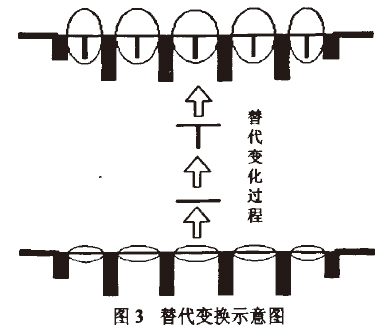

低通滤波器是通信系统中关键的器件之一，常作为选频器件用来抑制干扰信号和谐波信号，因此低通滤波器阻带带宽成为关键指标．常见的平面低通滤波器采用短截线(分支线)或高低阻抗线结构，这些结构的低通滤波器阻带不够宽，一般在截止频率的2倍频或3倍频处出现寄生通带．本文使用等效的T形节替代低通滤波器中的串联传输线的方式实现了带阻滤波器嵌入到低通滤波器内部，既对低通滤波器的阻带上任意频段出现的寄生通带进行了抑制，又不影响低通滤波器的通带内性能，并给出等效T形节的综合设计公式．此结构综合设计方法严谨简单、易于平面电路实现，制作出来改进的低通滤波器对3倍频寄生通带进行抑制，扩宽了阻带带宽到4个倍频程以上，测试结果：通带带宽0—3GHz。通带插入损耗小于0．5dB，带外抑制3．6～12GHz大于60dB．
宁俊松，罗正祥，羊恺，补世荣，刘娟秀(电子科技大学微波中心，四川成都610054)
