国内外射频连接器发展现状及趋势

2013-09-03 来源:微波射频网 作者:实习编辑 Rachael 字号:

射频同轴连接器(简称RF连接器)是一种传输射频信号的接口元件,用于器件与器件、组件与组件、系统与子系统之间的电气连接或分离,以及射频信号的传递。主要应用于无线通信设备、汽车电子设备、医疗器械、航空航天及军事导航等领域。

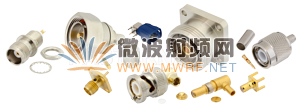

各种射频连接器

各种射频连接器产品图

一、RF连接器的发展历程

与其它电子元件相比,RF连接器的发展史较短。1930年出现的UHF连接器是最早的RF连接器。到了二次世界大战期间,随着雷达、电台和微波通信的发展,产生了N、C、BNC、TNC、等中型系列,1958年后出现了SMA、SMB、SMC等小型化产品,1964年制定了美国军用标准MIL-C-39012《RF连接器总规范》,从此,RF连接器开始向标准化、系列化、通用化方向发展。在60多年的时间里,经过各国专家的共同努力,RF连接器形成了独立完整的专业体系,成为连接器家族中的重要组成部分。

我国RF连接器起步于60年代初,由于种种原因,初期速度较为缓慢,后期阶段特别是改革开放以来,得到了高速发展。80年代起采用国际标准研制生产国际通用系列产品,主要以国营和集体企业为主。20世纪90年代开始,RF连接器国际市场格局发生了巨大的变化,国内RF连接器也随着我国民用通信、卫星电视系统及宽带网络的开通和普及,用量大幅度上升。陆续出现一些民营、合资和外资企业。

二、RF连接器市场发展现状

国际

随着无线通信、航空航天以及军事尖端科技等高新科学技术的发展,对RF连接器的要求越来越高,需求量也不断增长,促进了RF连接器技术水平的高速发展。近年来国外RF连接器在质和量上都有突破性提高。已研发并向市场推出K型、V型、SSMA型、SSMB型、OSSP型小型化、微型化、高频率、高性能产品,某些发达国家已研制生产出使用频率达110GHz的RF连接器。

高端RF连接器的关键技术被美、英、法等国家的厂商掌握,其设计、生产、测试、使用技术已趋于完善,不仅形成了完整的标准体系,而且原材料、输助材料、测试系统、装配工具等也已标准化,并进行专业化规模生产。

国内

国内企业的RF连接器目前还是以中低端产品为主,技术含量相对较低。目前国内射频同轴连接器厂商普遍存在型号规格少、生产自动化程度不足等问题,不能满足通信主设备等市场对高端RF连接器及其组件的需要。行业内高端产品依赖国外公司供应。

国内RF连接器行业正处在高速发展期,不断有一些新企业进入RF连接器领域,一些有实力的企业已不满足于以前的跟踪战术,开始自主研究开发一些有自主知识产权的产品。到目前国内RF连接器生产厂家已有几百家,但规模都不大,骨干厂家的生产手段、通用连接器的生产水平已与国外不相上下。

三、国内RF连接器产业面临的问题

我国RF连接器产业发展处于初级阶段,还有一些不足之处,需要不断整合和规范。

1. 实力单薄、规模太小。
2. 参与市场竞争观念陈旧,民品市场已出现低于成本价销售的情况,也出现其它不正当竞争的事情。
3. 全球化意识差,无法适应新经济时代的需要。
4. 数码化、电子商务管理落后。
5. 各大专院校没有RF连接器专业,造成专业人才缺乏。
6. 外资的不断涌入以及本地化生产。
7. 精密连接器、表贴连接器技术落后。
8. 无源交调问题未引起足够重视。

四、RF连接器市场发展趋势

为适应整机设备小型化、模块化、高频化、高精度、高可靠的发展,RF连接器新产品不断被研制出来,使RF连接器不断向小型化、高可靠、高频率、高功率、低电压驻波比的方向发展。目前,RF连接器呈以下几种发展趋势:
1. 小尺寸。SSMA型、SSMC型、MMCX型连接器和1.92am、1.85 mm、1mm系列连接器的相继出现,满足了整机特别是空间电子系统发展的要求。
2. 高频率,宽传输带宽。2.92mm系列连接器的工作频率上限可达46GHz;2.4 mm系列连接器的工作频率上限可达50Gnz;1.85 Bin系列连接器的工作频率上限可达65GHz;某些发达国家研制的1 mm系列连接器已把同轴系统的工作频率上限拓展到110GHz,满足了武器装备向更高频率发展的要求。
3. 多功能:除起桥梁作用外,兼有处理信号的功能,如滤波、调相位、混频、衰减、检波、限幅等。
4. 低驻波和损耗:满足武器系统和精密测量的需要。
5. 大容量和功率:大容量、大功率主要适应信息高速公路的发展需要。
6. 表面贴装:主要适应SMT技术(表面贴装技术)的发展需要,并有利于简化多层印制板的布线结构设计。

五、RF连接器市场前景

下游行业的快速发展给射频连接产品行业提供了广阔的市场空间。《国家中长期科学和技术发展规划纲要(2006-2020 年)》及《电子信息产业调整和振兴规划》等文件对信息产业、第三代无线通信技术的发展都是大力扶持的态度。RF连接器作为保证通信网络射频信号传输稳定性和信号传输质量的核心基础元器件,其发展符合国家对通信及信息产业关键元器件扶持的政策。

根据中国电子元件行业协会信息中心《射频同轴连接器、光纤连接器行业分析报告》显示,2011 年-2015 年,国内射频同轴连接器市场规模将保持不低于15%的增长率,预计2015 年达到71.5 亿元。本项目投向的高端产品市场规模预计约占整体市场规模的23.82%  (= 47.64%*50% )。
