R&S SLG卫星信号发生器单机支持仿真达32颗卫星信号

2013-07-03 来源:微波射频网 字号:

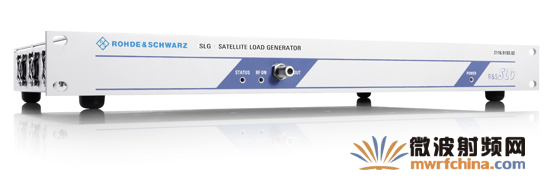

过去,需通过大量的信号发生器方能仿真电视卫星信号的上下链网络,现在,则毋须如此大费周章,仅以R&S SLG 卫星信号发生器单机即可产生32 颗卫星电视信号,为卫星电视网络营运商、消费性电子产品及专业卫星电子制造商的最佳解决方案。

R&S SLG 为市面上第一台多信道信号发生器,可同时且实时(Real-time) 的产生达32个数字卫星电视的转发,R&S SLG 仅19 吋1 HU 的极简设计取代了全机架式的调变器,使用者可以达到空间的节省、降低能源损耗、消弭时间耗费以及通过多台量测仪器所造成的高出错率。

R&S SLG 的频率范围为950 MHz ~ 3000 MHz 并支持DVB-S、DSNG、DVB-S2、DVB-S2 宽带(wide-band)、ISDB-S 以及ISDB-S2 标准,32 颗卫星信号中的16颗为通过转发器传输由外部输入的传输数据流,其他则负责传输由内部产生的PRBS 数据,数据流传输则是通过仪器的IP 或ASI 接口进行输入,每一个通道可以包含一个ARB 波形或CW 载波来取代原有的TV 信号。

专为卫星电视组件所精心设计的RF 测试系统-R&S SLG 多信道产生器,配备了消费性电子产业及卫星电子常用的接口,因此非常适用于机顶盒(set-top boxes) 在开发过程中的地面卫星站测试以及卫星转发器的测试,卫星电视网络营用商将可通过SLG 进行网络仿真及网络优化。

由于R&S SLG 可同时产生多高数据传输量(Symbol Rates) 的多信道信号,为处理大数据量的系统进行压力测试的理想选择,如编解码器,条件式存取系统和监视数据处理系统;此信号发生器可以仿真大量同时输入的实时影音频号,通过卫星传送到控制中心,例如无人驾驶的飞机。

R&S SLG 可以通过PC 或网络的用户接口进行操作,亦可通过SCPI 或SNMP 进行远程控制,因此为自动化系统整合的最佳选择。
