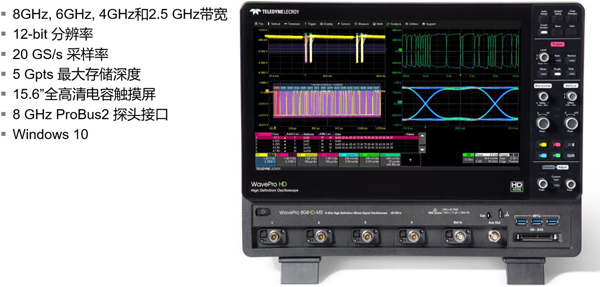

力科WavePro HD高精度示波器
捕获一切细节
12 bit分辨率和8GHz带宽,高达5Gpts的存储深度-都是业内第一

Teledyne LeCroy发布WavePro HD高精度示波器,它首次结合了HD4096 12位高精度技术和8 GHz带宽,实现了低噪声和高信号保真度。WavePro HD示波器具有高达5 Gpts的快速响应和易于浏览的采集存储器,这也是业界首创,可以长时间捕获极其精细的波形细节,深入而强大的分析工具包可以快速洞察系统的行为。

WavePro HD 12位示波器特别支持工程师开发尺寸更小、速度更快和功耗更低的移动和手持设备和高速、深度嵌入式计算系统和数据中心,这些系统的共同特点包括模拟传感器输入、具有极低电压电源轨的电源配送网络(PDN)以及高速CPU和串行数据接口。这就要求示波器在高采样率下具有高分辨率、低噪声、高带宽和长捕获时间的独特组合,以完成系统的全面调试。

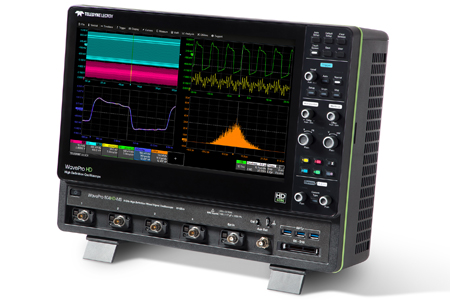

所有WavePro HD示波器都配备15.6寸、1920 x 1080电容式触摸屏和Teledyne LeCroy强大的MAUI用户界面,可以实现直观、高效的多点触控操作。WavePro HD有四种型号,带宽从2.5 GHz到8 GHz,均具有高达20 GS / s的采样率。

HD4096高精度技术遇上8 GHz 带宽

WavePro HD的核心是一个新的8-GHz芯片组,包括一个低噪声前端放大器和一个12位ADC, 该芯片组与新型低噪声、高带宽系统架构紧密集成,可在业界首款8 GHz 、12位示波器中充分发挥HD4096高精度技术的潜力。与之竞争的仪器不是简单地将10位或12位ADC放入传统的8位信号路径,就是使用软件技术牺牲带宽以获得更高的分辨率,WavePro HD的HD4096技术在全带宽下提供最高分辨率和最低噪声,没有任何的折中平衡。

新一代长存储架构

借助WavePro HD的新一代信号采集和存储管理架构,5G样点采集速度快且响应迅速。同时,WavePro HD的MAUI高级用户界面可以轻松查找、浏览并全面分析感兴趣的波形特征,WavePro HD可以20 GS/s的全采样率采集250 ms,并始终保持12位分辨率。

最佳的深度嵌入式计算系统调试

在WavePro HD中,高分辨率模拟输入通道可与可选的混合信号示波器(MSO)数字输入通道相结合,捕捉各种模拟传感器、数字逻辑、电源轨、串行数据和其他信号,串行数据触发、解码、测量/图形和眼图(TDME)选项对标准分析工具做了全面增强。因此,WavePro HD可在任何高速和低速信号(包括电源配送网络(PDN)信号,模拟传感器输入、数字和串行数据信息)之间执行业界最佳的长时间捕获因果分析, 当与Teledyne LeCroy功能强大的深度分析工具箱配合,可以完成高速串行数据抖动分析和一致性测试,用户可轻松获得深度嵌入式计算系统的理想调试和分析方案。

无与伦比的电源完整性验证

WavePro HD的高带宽和高垂直分辨率非常适合测量和分析芯片和系统PDN行为,高带宽意味着高速芯片效应(如地弹)的精确表征,而WavePro HD的高动态范围和0.5%增益精度确保了对诸如轨道塌陷等噪声敏感测量的信心。极低的本底噪声与频谱分析工具相结合,有助于提取和识别最细微的PDN干扰源,RP4030 4 GHz电源完整性探头通过灵活的连接前端与原始信号路径相连接,实现了WavePro HD无与伦比的电源完整性验证能力。

EMC脉冲表征

在EMC实验室中,WavePro HD巧妙地结合了2.5或4 GHz带宽和非常高的采样速率和分辨率,能够实现极其准确的脉冲特性表征。同时,在测试台上,系统设计人员必须从密集的电磁环境中识别出EMI干扰源,WavePro HD的超低噪声和直观的频谱分析功能相结合,组成了强大的干扰搜索工具。

串行数据抖动和噪声分析

对于串行数据分析来说,12位分辨率、低本底噪声和极低的时基抖动(60 fs)为WavePro HD在抖动和噪声测量方面带来巨大优势。可选的SDAIII CompleteLinQ软件包含业界最完整的串行数据抖动和垂直噪声分析工具,而可选的QualiPHY串行数据一致性软件包可轻松进行物理层一致性验证。

ProBus2接口支持8GHz带宽

WavePro HD配备新的支持8 GHz带宽、兼容BNC的ProBus2探头接口,新的8GHz和6 GHz ProBus2探头可以直接连接到WavePro HD示波器,也可以兼容其他Teledyne LeCroy示波器上的4 GHz ProBus接口。此外,ProBus兼容探头还可以与新型ProBus2接口配合使用,无需适配器,确保ProBus 2接口与Teledyne LeCroy广泛的现有探头兼容。
