无源互调测试仪的几个关键指标

2016-07-14 来源:微信号:互调学堂 作者:easyway 字号:

无源互调测试仪目前使用越来越广泛,然而大家对如何选择无源互调测试仪,它包含哪些关键的技术指标还并不是太熟悉,下面就给大家谈谈,希望能对大家有所帮助。

残留互调

简单的说就是无源互调测试仪自身的互调水平,它是互调仪内部双工器、连接电缆、测试电缆和低互调负载四大部件的互调总和。目前各大互调仪厂商的出厂标准都在-125dBm以下,这可以满足95%以上的测试需求,如果需要更低的残留互调需要特别定制。

一般情况下,我们要求互调仪的残留互调必须低于被测产品互调值10dB,这样由于测试不确定性引起的误差才能小于3dB。

底噪声

底噪声指的是发射功率关闭时,接收机所能测得信号的平均值。目前各大互调仪厂商的出厂标准都在-135dBm以下,这个值也是我们测试产品互调所能看到的最低值,它的高低会对测试误差有影响,更低的底噪声对测量的准确性更有利。

功率稳定度

功率稳定度表示输出功率的波动大小,功率的波动会导致互调值的波动,一般情况下双路载波功率各变化1dB,则互调电平将变化2.5dB左右(这是一个统计值),因此仪器功率的稳定度一般在±0.35dB,那么引起互调的变化将小于1dB。

接收机准确度

接收机的准确度之间影响测试结果,目前互调仪的一般要求是±1.5dB @ -130dBm或者±0.5dB @ -100dBm,在实际中我们可以用信号源进行接收机的校验(比如:用信号源送入-100dBm,互调仪互调指示区的指示值应该在-99.5~-100.5dBm之间)。

测试的不确定度

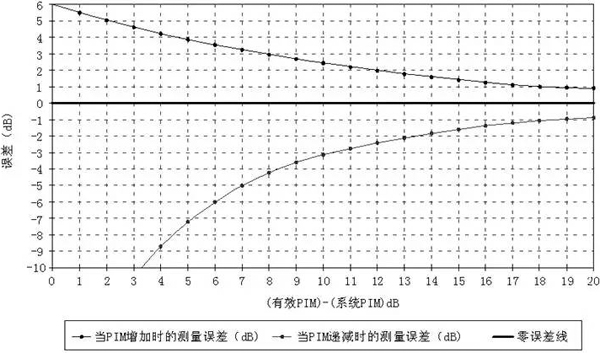

测试的不确定度主要来自如下几个方面:功率的稳定度、接收机的稳定度和被测产品互调与仪器残留互调的差值所引起的确定度。下面这个图详细描match述了测试上的误差:

‍通过这个图表,我们举例说明一下,被测器件互调值为-120dBm时,在不同系统残留互调值下的‍不确定性。

‍‍残留互调为-123dBm时‍,测量‍值可能‍为:-115.3‍至-130.5‍

残留互调为-130dBm时,测量值可能为:-117.6至-123.3

残留互调为-140dBm时,测量值可能为:-119.17至-120.9
