示波器不同的采集模式讲解

示波器一般具有四种常见的采集模式：正常采集模式，峰值采集模式，平均采集模式以及高分辨率采集模式。不同的采集模式适合观察不同的信号，或者对同一信号进行不同目的的测量，当然，如果采集模式选择不当，也可能会得到完全错误的测试结果。

在该模式下，示波器会以当前采样率对信号进行等间隔采样，标准采样模式最大程度的保证了信号初始状态，是用户最常用的采样模式。

该模式下，示波器会对多次采集结果进行平均以降低噪声并提高垂直分辨率，平均模式下示波器具有最好的去噪声能力。但是请务必注意，平均模式只适用于具有稳定触发的周期性信号。请务必注意，该采集模式不适用于单次信号的测量，如果对非周期性信号测量采用平均采集模式，会得到完全错误的结果。

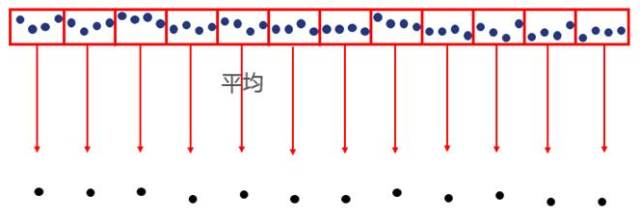

不同于平均采集模式，高分辨率采集模式是对同一采集内的顺序采样点进行平均，同时提高示波器的垂直分辨率。

因此该模式也可用于单次或者非周期性信号，并且不会减慢波形捕获速度。但是高分辨率模式是以牺牲带宽的方式来提升测试精度，因此测试高频信号，要慎重选择高分辨率模式并且确认当前的采样率是否能够满足测试带宽需求。

顾名思义，峰值检测模式就是在同一采集内的顺序样点中只选择最大值和最小值，在示波器实时采样率不够时，常用该模式捕获罕见事件和毛刺 。

了解完这几种常见采集模式非常重要，在本次视频的实际演示中大家可以看到，标准采集模式可以观察到信号中存在噪声，峰值采集模式下信号的噪声更为明显，而在平均采集模式及高分辨率采集模式下，几乎看不到随机噪声。根据被测信号的类型及测试目的，设置相应的采集模式，可以帮助我们更好的观察波形，更快的发现、解决问题。
