AppCAD计算天线信号线特性阻抗

2012-02-29 来源:互联网 字号:

     GPS接收机设计时,天线信号线的特性阻抗要求在50欧姆,以实现与天线的阻抗匹配,若人工去计算,计算较繁琐,较容易出错,所以有很我公司推出了计算高频设计时计算特性阻抗等参数的软件。

  AppCAD 简单易用,是一款独特的射频设计工具软件,适合很多的射频、微波和无线设计应用中的工程计算,计算简单快速。AppCAD 可用于很多使用分立的晶体片、二极管到硅和GaAs集成电路等电路、信号和系统的计算和设计。而软件的快捷键的使用也非常容易快捷。




  在GPS天线信号线的走线中,可能会用到微带线(Microstrip)、带状线(Stripline)或共面波导(Coplanar Waveguide),下面以微带线为例介绍AppCAD 计算信号线特性阻抗的方法。

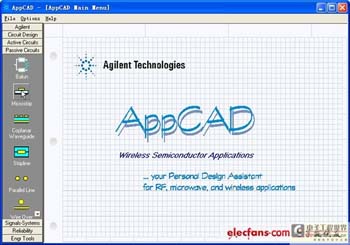

  启动软件后,在左边的按钮中按“Passive Circuits”,在出现的选项中按“Microstrip”,如上图所示。在出现的窗口中,设置相关参数。

  如下图所示,在左下边的选项中设置PCB板的介电常数、传输信号的频率和PCB长度的单位。介电常数(Dielectric Er)设置是只需在下面的选择框中选择PCB板的材料,如下图中FR-4;或者在下面的选择框中选择“Enter Custom Er Value”,然后在上方直接输入介电常数值。在GPS设计中,民用频率是1.57542GHz,可以直接输入频率值,或者用1.6GHz进行计算。长度 的单位有几种选择,如下图中选择了微米(um)为单位。




  在上图中左上边需设置以下参数:线宽“W”,如图中为254微米;单层PCB板的厚度“H”,如8层板的厚度是1.2mm,则每层约150微米,如图中输 入为150。线的厚度“T”,1OUNCE线厚度约35微米,0.5OUNCE线厚约18微米,如图中输入为18微米,若镀金或镀锡,则需再加25微米。 线的长度“L”线对特性阻抗影响不大,所以可以不考虑线的长度,用默认值就可以了。

  输入和设置好左边的参数后,按右边的“Caculate Z0”或快捷键F4进行计算,此时下面的Z0即显示计算出的特性阻抗值50.75欧姆。
