详解IEEE 802.11ad(60GHz Wi-Fi)技术

2014-02-28 来源:DVBCN 作者:李远东 字号:

在去年举行的IBC国际广播电视设备展期间,Wi-Fi联盟正式发布WiGig CERTIFIED 认证标识(如图1所示)并宣布相关产品将于明年入市,还宣布将通过行业协作来推动60GHz技术的发展。

Wi-Fi联盟在9月正式发布的WiGig CERTIFIED 认证标识

图1  Wi-Fi联盟在9月正式发布的WiGig CERTIFIED 认证标识

笔者在详细地学习完WiGig(60GHz Wi-Fi)相关的技术规范后,觉得相比于目前的几种Wi-Fi,WiGig/IEEE 802.11ad设备在多媒体应用方面具有高容量、高速率(PHY采用OFDM方案时最高传输速率可达7 Gbps、采用单载波调制方案时最高传输速率可达4.6Gbps)、低延迟、低功耗。

原因为:(1)、Wi-Fi联盟要求所有WiGig CERTIFIED产品必须支持单载波调制方案;(2)、IEEE 802.11ad的MAC能根据设备的实际流量负荷来实时地进行电源管理;(3)、协议适配(目前定义了A/V协议适配和I/O协议适配)直接在PHY与MAC之上运行,可最大限度地降低功耗)、芯片设计与制造的复杂度低(单载波调制与多载波调制共用前导码及信道编码等)、安全性更高(采用AES加密,并可通过硬件实现之)、用户体验更好(PHY支持多频段切换与操作,MAC支持11n、11ac的MAC及管理MAC)等突出优势。

以下为WiGig/IEEE 802.11ad的详细介绍:

1WiGig简介及其与IEEE 802.11ad60 GHz Wi-Fi)的关系

数字多媒体内容的广泛普及与使用促使人们对无线连接技术进行持续创新。市场对高速率、高容量、低延迟传输的需求推动了可与传统Wi-Fi功能相补充的新技术的发展--这一新技术--WiGig,采用60 GHz频段来实现高达7 Gbps的传输速率,以支持各类先进的应用。

基于IEEE 802.11ad标准的WiGig技术最初由WiGig(无线吉比特联盟)主导开发。IEEE 802.11ad标准是对可支持在60GHz频段上进行多个吉比特无线通信的802.11标准所做的修订。WiGig MAC/PHY 规范在2010年被WiGig移交给IEEE 802.11ad标准化任务组,并于2010年5月被确认为802.11ad标准草案的基础。2012年年底,802.11ad获得IEEE批准。

2013年,WiGig联盟与Wi-Fi联盟合并,强化了Wi-Fi联盟内部所有技术与认证开发工作,带来了紧密协调的连接与应用层解决方案。目前,Wi-Fi联盟成员已开发WiGig CERTIFIED认证计划,以进行产品互操作性验证。该计划预计于2014年开始进行产品可互操作性测试,获得认证的产品将会带有WiGig CERTIFIED 认证标识和相关标识。

Wi-Fi联盟称:“WiGig技术可对Wi-Fi技术形成补充,从而拓展到新的应用,并且更全面地为实现Wi-Fi联盟的产品在不使用电线或电缆的情况下进行无缝连接的愿景而努力。”

2IEEE 802.11ad60 GHz Wi-Fi)的技术特点

WiGig技术使用60 GHz频段,与2.4 GHz和5 GHz两种频段相比,60 GHz频段有更多频谱可供使用,从而通过使用低功率调制方案有更宽的信道来支持高达7 Gbps的更快数据传输速率,因此非常适合室内连接,以支持具有苛刻要求的包括视频在内的多媒体应用。

WiGig/IEEE 802.11ad规范的主要特点包括:最大限度地提高性能;将实施的复杂度与成本降至最小;与现有Wi-Fi技术相协调;提供先进的安全保护。

这些主要功能包括:

1)支持高达7 Gbps的数据传输速率;
2)独特的设计支持诸如手机等低功耗手持设备以及诸如电脑等高性能设备,还采用了先进的电源管理技术;
3)设备能够透明地切换于在任意频段(包括2.4 GHz、5 GHz和60 GHz)上运行的802.11网络之间;
4)支持波束赋形,可最大限度地提高信号强度,并可在10米之外的距离实现良好通信;
5)使用AES加密算法中的Galois/Counter Mode来进行安全保护;
6)支持HDMI、DisplayPort、USB和PCIe的高性能无线实施。

3IEEE 802.11ad60 GHz Wi-Fi)的物理层

1)频谱与信道

60 GHz频段无需获得授权,并被广泛使用。如图2所示,在60GHz频段内,不同国家可用的频谱有所差异:

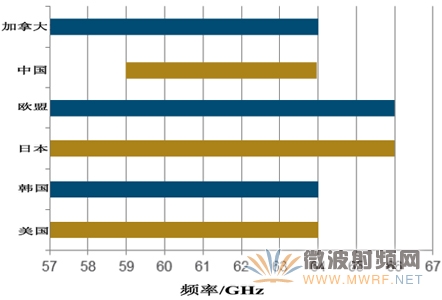

各国在60GHz频段的可用频谱

图2  各国在60GHz频段的可用频谱
