脉冲雷达发射机的EMC研究

2010-09-15 来源:维库开发网 字号:

1引言

现代电子技术和信息技术的集成度越来越高、密度越来越大,电路模块之间、设备之间的干扰问题日益突出,已经到了严重影响设备功能的程度。另一方,电子设备的迅速增加也导致了电磁环境的进一步恶化。电磁辐射不仅对电子设备会产生不良影响,还会对人体健康造成危害,影响人类赖以生存的自然环境。

为了解决电磁兼容问题,我国强制实施了电磁兼容标准。该标准对电子设备产生的电磁干扰进行了限制,也对电子设备的抗干扰性提出了要求。国标和国军标对军事电子装备的电磁兼容性做出了详细的规范和标准。脉冲雷达发射机输人、输出功率大,工作在脉冲工作状态,是雷达系统中电磁辐射最为严重的设备。良好的电磁兼容性设计是发射机本身、雷达系统乃至其他相关电子设备稳定工作的前提。本文从电磁兼容的三个方面(干扰源、敏感源、祸合途径)人手,从电讯设计、结构工艺设计等角度简要分析并介绍了脉冲雷达发射机的电磁兼容性设计一思路和方法。

2脉冲雷达发射机干扰源分析

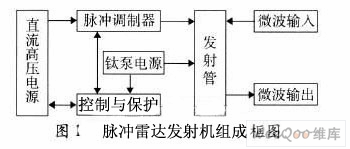

脉冲雷达发射机不管采用栅极调制方式还是阴极调制方式都工作在高压大电流的脉冲状态,一般由发射管、脉冲调制器、直流高压电源和控制保护等单元模块组成(组成框图见图1)

当发射机正常工作时,其木身就是一个强干扰源,干扰源主要来自以下几方面。

2. 1脉冲调制干扰

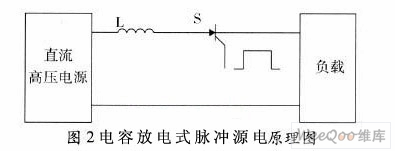

发射机工作时,受定时信号的控制,脉冲调制器为发射管提供性能合乎要求的视频调制脉冲,将直流高压电源的能量转换为脉冲能量。这种工作状态相当于一个电控电容放电式脉冲源,电原理如图2所示。

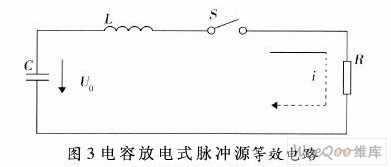

回路的等效电路如图3所示,为一个标准的RLC串联放电回路。当开关S在!=0时刻接通,电路的方程为

由公式可知,脉冲电流的峰值与回路电感L、电容能W和负载电阻R有关。由于发射机上作在周期脉冲状态,脉冲电压高、电流大,在调制开关及发射管导通与关断的瞬间会产生电磁脉冲,通过各种藕合途径进入相邻电路的电磁脉冲能量在设备元器件上或组件输人端建立的电流、电压一旦超过某一阀值,轻则使电路受到干扰,重则造成元器件或组件的损伤。
