当RF遇到模拟信号和数字信号

2013-10-08 来源:微波射频网搜集整理 字号:

当前,对工程师们来说,EMI (电磁干扰)和EMC(电磁兼容性)即使不算灾难,也算是非常棘手的任务。这是因为如果没适当的工具,找到略微超出极限的、讨厌的EMI辐射的来源可能会非常麻烦,这种EMI辐射可能会横跨RF信号、模拟信号和数字信号。

当前的设计正变得越来越强大、越来越复杂、越来越小。越来越多的功能被塞进越来越小的封装中,即使本身没有无线功能,设计中仍存在着大量的组件,每个组件都会发出某类电磁能量(或RF噪声),可能会干扰设计中某些其它东西。正因如此,业内制订了EMC规则和法规,具体规定任何给定设计允许传播多少电磁能量、允许传播哪种电磁能量。但在满足这些目标之前,设计人员必需确认自己的设计“本身没有问题”。

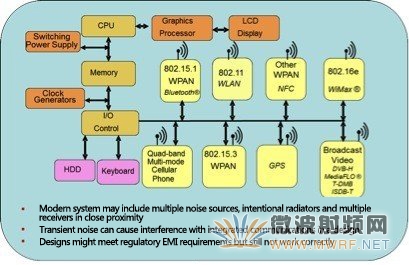

下面是平板电脑或智能手机的通用方框图,其中包括所有主要组件及多个无线发射机。每个组件必须满足特定的EMI标准,以便不会干扰其它组件,整个系统必须满足当地法规。

Modern system may include multiple noise sources, intentional radiators and multiple receivers in close proximity: 现代系统可能包括邻近的多个噪声源、故意辐射装置和多个接收机

Transient noise can cause interference with integrated communications in a design: 瞬态噪声可能导致干扰设计中的综合通信

Designs might meet regulatory EMI requirements but still not work correctly: 设计可能满足EMI法规要求,但仍不能正确工作

EMI和EMC已经成为设计人员及其公司面临的主要问题,因为如果不满足法规要求,那么他们将不能销售产品。此外,获得认证要求的EMI测试可能会非常复杂,成本非常高。在去进行认证之前,设计人员要确保设计能够以很大的可能性通过测试。

因此,我们要调试设计周期,我们要确定怎样使用MDO (混合域示波器)更简便、更清楚地完成这一调试。

为安全起见,你要分析每个潜在的EMI问题。这意味着在确定可能导致EMI问题的RF信号时,必需要回溯其来源。在多个域中触发事件、并实现多个域中的模拟信号、数字信号和RF信号时间相关,在这一调试过程中发挥着关键作用。

在发现潜在问题时,比如RF突发信号,MDO可以触发这个突发信号,然后浏览系统其余地方,找到其来源。一旦找到这个特定突发的真正来源,你可以使用相应设备,确定减少突发的最佳方式。能不能完全忽略?能不能通过调整来源的时序或设计中的不同信号抑制突发的影响?或是不是必须屏蔽RF突发,以防止其它组件受到影响或满足EMI规范?

EMI是一个复杂的问题,要求在时域和频域中全面进行测试,并测试设计中不同信号之间的互动和互操作能力。MDO拥有独特的功能,可以把多个域中的原因和结果关联起来,这标志着测试设备的根本性变革,在调试EMI问题时打开了新的、当然也是更简便的道路。
