面对多种信号干扰,如何实现高效干扰测试?

2022-09-19 来源:微波射频网 字号:

在无线系统中,无线信道的干扰会给用户带来很多困扰,它会降低指定信号的接收率。干扰可能会来自有意、无意或偶然辐射体,并在不同频段中出现。无线通信的使用率在过去10年中增长了100倍,但可用的免许可频段的数量却没有做到同步增长,这意味着任何使用免许可频段的人都需要与所在地区其他人共享该频谱。随着无线电频谱资源的日渐匮乏,制造商始终坚持提高频谱利用率以便获得最高的容量和性能(例如共享或重复使用)。由此,无线通信系统工作中必然存在着有限的无线电干扰。

虹科带来最新高效干扰检测方案

干扰信号分类

干扰信号的频率是识别干扰源的最常用参数,通常可以根据频率特性对干扰信号进行分类。无线通信系统中存在多种不同的干扰类型,一般分为同频率干扰、邻频道干扰、带外干扰、互调干扰和阻塞干扰等。

•  同频率干扰:无用信号的频率与有用信号的频率相同,并对接收同信道有用信号的接收机造成的干扰,称为同信道干扰;

•  邻道干扰:干扰台(站)相邻信道功率落入接收机信道内造成的干扰,称为邻道干扰;

•  带外干扰:发射机的谐波或杂散辐射在接收有用信号的通带内造成的干扰,称为带外干扰;

•  互调干扰:互调干扰又分为发射机互调干扰和接收机互调干扰。发射机互调干扰是指多部发射机信号落入另一部发射机,并在末级功放的非线性作用下相互调制,产生不需要的组合频率,对具有相同接收信号频率的接收机造成的干扰。接收机互调干扰是指多个强信号同时进入接收机时,在接收机前端非线性电路作用下产生互调频率,互调频率落入接收机中频频带内造成的干扰;

•  阻塞干扰:无线电设备接收微弱的有用信号时,受到接收频率两旁、高频回路带内强干扰信号的干扰,称为阻塞干扰。阻塞干扰轻则降低接收灵敏度,重则导致通信中断。

无线系统的干扰分类对工程师的响应有着决定性影响。例如,当设计简单或过滤不足的发射机产生的谐波进入较高频段时,就会出现带外干扰。过滤掉发射机的谐波可以确保无线系统不会影响在更高频段中工作的其它系统。

干扰查寻

然而,随着频谱需求的增加,无线系统干扰也会增加。因此,为使所有无线系统正常工作,干扰的识别和降低显得格外重要。在最坏的情况下,干扰会中断整个无线系统的通信,这促使工程师对无线电干扰进行有效的测试。

当无线系统没有按预期运行且疑似有无线电干扰时,应使用合适的工具确认在工作频率信道中的多余信号,高性能频谱分析仪在此起到了关键作用。选择一款符合现场测试核心要求的频谱分析仪,并与多种测量技术配合使用,从而确保无线系统免受干扰的不利影响。

虹科带来最新高效干扰检测方案

解决方案

在无线信号测试过程中,有时会遇到高噪声的情况,最有可能的原因就是干扰,而干扰源很难用肉眼进行定位,尤其是在建筑分布密集的城市环境中,使用万用表无法解决这一问题。

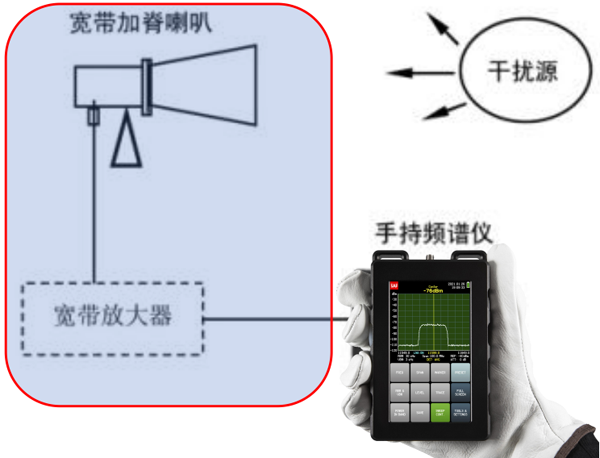

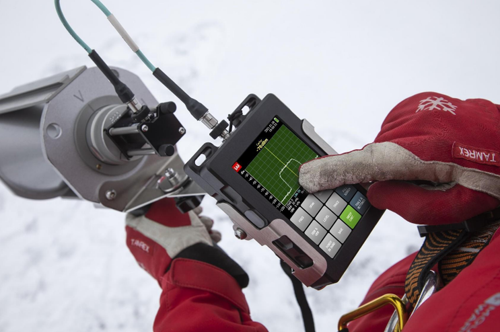

可以选用虹科手持式频谱分析仪搭配定向喇叭天线来进行干扰查询,通过频谱分析仪来跟踪干扰信号,并结合定向喇叭天线,即可在不中断测量的情况下定位干扰源。在移动测量的过程中,观察频谱仪所显示的信号幅度的变化,一般来说,信号幅度测量值最大时,干扰源在此方向的可能性也最大。但需要注意的是,可能会由于周围复杂的环境造成多径反射从而降低定位的准确度,因此一般选择空旷的地区或高处进行测试,最大程度减小环境带来的影响。

虹科带来最新高效干扰检测方案虹科带来最新高效干扰检测方案

在很多测试场景中,不一定要准确定位干扰源的物理位置并进行消除,可以通过选择避免干扰,这就需要先找出某个干扰较少的频段,同样可以选用频谱分析仪来进行检测,如在C波段进行干扰查找,同样可以使用虹科手持式频谱分析仪搭配定向天线的方法进行干扰查找,从而找出合适测试的波段。

虹科带来最新高效干扰检测方案

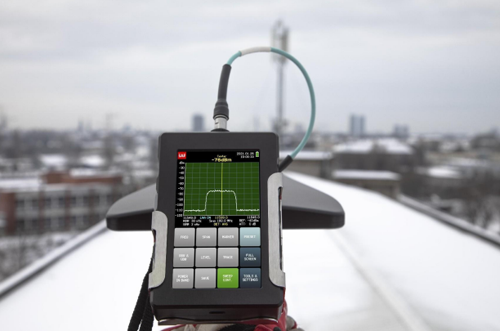

虹科手持式频谱分析仪是最小的毫米波频谱分析仪,具有非常高的接收机灵敏度,并且覆盖0.3GHz到87GHz的各个频段,可根据需求进行选择。对比专业的微波测试模块,虹科手持式频谱分析仪具有低经济成本和时间成本的优势,是外场测试、干扰检测、天线对准和视距验证的必备工具。它能够检测同频带干扰,带内干扰,宽带和窄带干扰等。以0.3-3GHz的手持式频谱分析仪为例:

•  满足多种应用的频率范围:300MHz-87GHz

•  领先的接收机灵敏度:-168dBm/Hz RBW

•  尺寸小,重量轻:135×83×34 mm,0.57kg

•  单手握持,可戴手套操作

•  独立工作,无需外部供电

•  易于使用,专为室外应用设计

紧凑轻便和可靠的虹科圆锥形喇叭天线系统是重要组成部分之一。它体积小,重量轻,可以轻松爬塔,无需任何工具即可手动将其安装在水平或垂直杆上。能够搭配手持式频谱分析仪用于干扰检测。(多种频段可供选择,详情欢迎联系文章结尾处虹科工程师微信)

虹科带来最新高效干扰检测方案

•  工作频率:3-5GHz

•  增益(典型值):12-15.5dBi

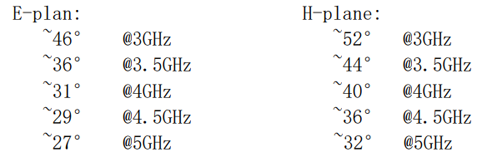

•  半功率点波束宽度(HPBW):

虹科带来最新高效干扰检测方案

•  重量/尺寸:2.8kg/400×170×150(mm)

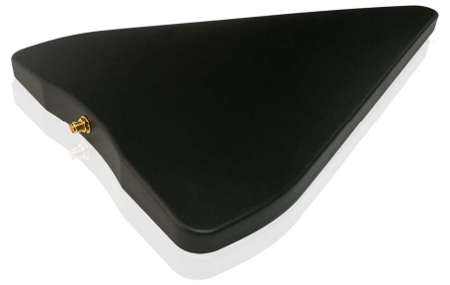

除了喇叭天线外,对数周期天线也常用于干扰检测,虹科对数周期天线底部采用标准的 1/4 英寸螺母安装接口,可灵活装配各种支架,如搭配手持式支架使用;尺寸小、重量轻、且非常便携,适用于户外测试中。

虹科带来最新高效干扰检测方案

•  频率范围:650MHz-8GHz

•  增益: 13.7dBi(Max)

•  8.27dBi(Avg)

•  校准点:108(50MHz 步进)

•  驻波比:< 1:2.5

•  标准阻抗:50 欧姆

•  尺寸(L/W/D):293x209x27mm

虹科带来最新高效干扰检测方案
