隔磁材料在无线充电器中的应用

2012-12-24 来源:微波射频网 我要评论(0) 字号:

无线充电器历经数年的发展,无线充电技术正逐步走向成熟。目前,产品在市场上开始崭露头角,受到消费者热捧,未来无线充电会成为一种主流并推动电子行业及新能源汽车行业走向全新的发展,无线充电器需使用到高性能磁性材料(隔磁材料)所以也会带动化工行业的发展;无线充电器是利用电磁波感应原理对设备进行充电,在发射线圈(L1)连接有线电源产生电磁信号,接收线圈(L2)感应到发送端的电磁信号并转化成电流给电池充电(图)

产品简介

名称隔磁材料
规格(mm*M)250mm*20M     300mm*20M
厚度(mm)0.3 mm  0.5 mm  0.7mm
工作频率10MHz~8GHz
磁导率μ'(1MHz)25
使用温度(℃)-40~+85
表面电阻1.6*105Ω
应用领域隔磁方面(无线充电器)
环保无卤符合ROSH











公司供应的隔磁材料实物图

案例

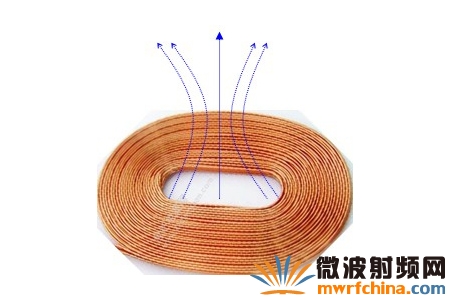

发射线圈(L1)没有放置隔磁材料,只是一个空心线圈,线圈产生的磁场很弱,与此同时线圈附近有金属物体会导致涡电流发热,损失电磁能量使感应距离更近充电效率下降,线圈的电磁波甚至辐射不出去,接收端感应不到电磁场,充电失败(图1)

图1  (L1)线圈底端没有放置隔磁材料,线圈产生的磁场非常弱

解决方案

发射线圈(L1)底端放置一块隔磁材料,增强线圈的磁感应强度,把线圈与金属物隔开,防止电磁波与金属物体接触节省磁能量,感应距离会更远,充电效率会提高(图2)

图2  (L1)线圈底端放置隔磁材料,线圈产生的磁场非常强

案例

接收端线圈(L2)没有放置隔磁材料,入射电磁波会在电池等金属物表面上产生电子涡流,以热能的形式散失掉,同时金属表面会反射电磁波抵消掉部分入射电磁波,损失磁能量,充电效率非常低(图3)

线圈(L2)没有放置隔磁材料,入射电磁波会在金属表面产生电子涡流和反射波,损失磁能量充电效率低

解决方案

接收端线圈(L2)与金属物之间放置一块隔磁材料,阻止入射波与金属物接触并给磁场提供通路,增强磁感应强度,充电效率提高(图4)

线圈(L2)放置隔磁材料,增强磁感应强度,提高充电效率

最佳解决方案

在无线充电器发射端线圈(L1)底端与接收端线圈(L2)底端各放置一块隔磁材料,增强磁感应强度,防止电磁波与金属接触损失磁能量,感应距离更远,充电效率更高。

厂商投稿:深圳市卓驰电子有限公司
