无线射频识别技术：RFID读写器工作原理

RFID读写器(Radio Frequency Identification的缩写)又称为“RFID阅读器”，即无线射频识别，通过射频识别信号自动识别目标对象并获取相关数据，无须人工干预，可识别高速运动物体并可同时识别多个RFID标签，操作快捷方便。RFID读写器有固定式的和手持式的，手持RFID读写器包含有低频、高频、超高频、有源等。

RFID工作原理

RFID阅读器(读写器)通过天线与RFID电子标签进行无线通信，可以实现对标签识别码和内存数据的读出或写入操作。典型的阅读器包含有高频模块(发送器和接收器)、控制单元以及阅读器天线。

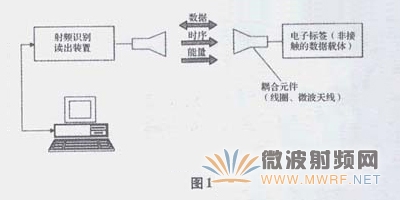

射频识别系统的基本模型如图1所示。其中，电子标签又称为射频标签、应答器、数据载体；阅读器又称为读出装置，扫描器、通讯器、读写器(取决于电子标签是否可以无线改写数据)。电子标签与阅读器之间通过耦合元件实现射频信号的空间(无接触)耦合、在耦合通道内，根据时序关系，实现能量的传递、数据的交换。

发生在阅读器和电子标签之间的射频信号的耦合类型有两种。

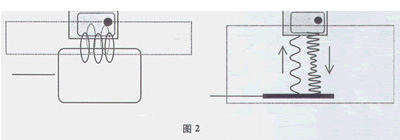

(1)电感耦合。变压器模型，通过空间高频交变磁场实现耦合，依据的是电磁感应定律，如图2所示。

(2)电磁反向散射耦合：雷达原理模型，发射出去的电磁波，碰到目标后反射，同时携带回目标信息，依据的是电磁波的空间传播规律。

优势

RFID读写器作为应用系统中必不可少的一部分，其选型正确与否将关系到客户项目能否顺利实施和实施成本；在读写器选用方面最好经过严密的流程才能保证项目的成功。

首先、需要关注读写器设备的频率范围，看其是否满足项目使用地的频率规范；

第二、了解读写器的最大发射功率和配套选型的天线是否辐射超标；

第三、看读写器具备的天线端口数量，根据应用是否需要多接口的读写器；

第四、通讯接口是否满足项目的需求；

第五、了解读距和防碰撞指标，读距指标要明确什么天线和标签下测试的；防碰撞要明确什么标签在什么排列方式下多长时间内全部读完；

第六、一个RFID应用系统除了和读写器有关外，还和标签、天线、被贴标物品材质、被贴标物品运动速度、周围环境等相关，在确定设备前最好能模拟现场情况进行测试和验证，确保产品真是能满足应用需求；

第七、模拟情况下连续测试设备的稳定性，确保能长时间的稳定工作。

第八、看看开发资料是否符合系统开发需求，最好支持你所使用的系统，最好还有相关例程，如果不支持，到时候开发时间会很长，甚至开发不下去。
