射频功率传感器自动化测试与校准系统：问题分析与解决方案

作者：白帆，北京中玮科技有限公司

一、行业背景与痛点

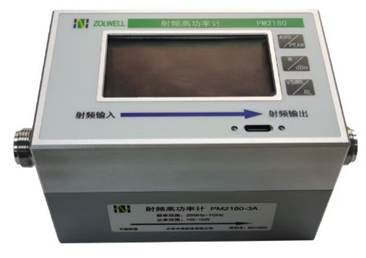

在射频微波领域，功率传感器（如 PM2180、T30A 等型号）是测量发射功率、反射功率的核心仪器。这类传感器在出厂前和使用过程中，必须经过严格的零漂测试、温漂测试和校准，以确保测量精度符合指标要求。然而，传统的测试校准流程长期以来面临着一系列难以回避的痛点。

第一，人工操作效率极低。 传统测试流程中，工程师需要同时操作三台以上的仪器——通过串口与被测传感器通信、手动调节信号源的输出频率和功率、用功率计读取标准功率值，再将数据逐行抄录到 Excel 中。一次完整的温漂测试可能涉及数十个频率点、每个频点多个功率档位，全程人工操作往往需要数小时甚至一整天，且中间不能离开。

第二，温度依赖测试的值守成本高。 零漂和温漂测试的核心是观察传感器在不同温度下的输出电压变化。这要求测试系统实时监控设备温度，在温度达到设定阈值后保持一段时间（通常为数分钟），待温度稳定后再采集数据。人工值守不仅枯燥，而且极易因疏忽错过温度窗口，导致整轮测试作废。

第三，多仪器协同缺乏统一调度。 信号源、功率计和被测传感器分别来自不同厂商，通信接口各异（GPIB、LAN、USB、串口），操作命令也不兼容。工程师需要在多套软件之间反复切换，手动同步各仪器的状态，任何一步时序错误都可能导致测试数据无效。

第四，数据处理与拟合计算繁琐易错。 测试采集到的原始数据是温度-电压对应关系，需要经过多项式拟合（最高四阶）、正向/反向电压分别建模、R² 拟合优度检验、校准系数推导等一系列数学处理。传统做法是将数据导入 Excel 后用公式手动计算，不仅耗时，而且在多频点、多分段的场景下极易出现公式引用错误。

第五，校准参数烧录与验证流程割裂。 拟合得到的校准系数需要打包成二进制配置文件，通过 YModem 协议下载到传感器内部 Flash 中，然后再回读验证。传统流程中，数据拟合、Bin 文件生成、固件下载分别由不同工具完成，文件需要手动传递，版本管理混乱，经常出现"用错系数文件"的低级错误。

二、系统架构与核心功能

针对上述痛点，校准系统以 Qt 框架为基础，构建了一个集仪器控制、数据采集、自动测试、拟合分析、参数烧录于一体的一站式平台。系统采用多线程架构，将串口通信、测试流程控制、UI 交互分离到不同线程，确保长时间运行时的稳定性。

2.1 统一的仪器接入层

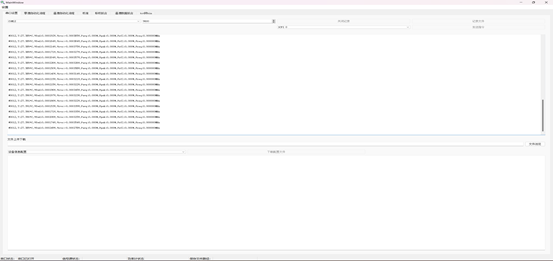

系统通过两类接口实现对所有测试仪器的统一接入。对于被测传感器，采用串口通信模块（SerialWorker），在独立线程中完成数据收发和解析，支持波特率动态切换，满足 YModem 下载时的高速通信需求。对于标准测试仪器（信号源、NRP18T 功率计），系统集成了 NI-VISA 接口（VisaInterface），支持 GPIB、LAN、USB 等多种总线，通过统一的 query() 方法完成"发命令-读响应"的同步操作，并内置设备扫描功能，自动发现总线上的在线仪器。

2.2 三大自动化测试引擎

系统的核心是三个独立的自动化测试控制器，分别对应零漂、温漂和校准三大测试场景。

零漂测试控制器（AutoTestController） 针对零点漂移特性设计。其工作流程为：打开串口→开始记录数据→实时监控温度→当温度达到阈值后启动保持定时器→保持时间到后停止记录→对采集的温度-电压数据进行多项式拟合→生成包含校准系数的 Bin 配置文件→通过 YModem 协议下载到设备→回读验证。整个流程完全自动，工程师只需设置温度阈值和保持时间，点击"开始"即可。

温漂测试控制器（Autotesttempcontroller） 在零漂流程的基础上，增加了对信号源和功率计的自动控制。测试开始后，系统自动连接信号源和 NRP18T 功率计，设置工作频率和偏置电压，然后以目标功率为基准，通过闭环算法自动调节信号源输出幅度——当功率计读数与目标值偏差超过调整阈值时，按设定步长递增或递减信号源功率，直到读数落入容差范围。系统还支持正向电压和反向电压两种测试模式，并在温度跨越 15°C 阈值时自动切换计数规则，以适应不同温区的漂移特性。

校准测试控制器（Autotestcheckcontroller）与校准工具（CalibrationTool） 面向量产校准场景。系统从 Excel 模板中读取测试列表（包含频率、标准功率上限、衰减量等参数），然后逐行执行：设置信号源频率和功率→读取功率计标准值→通过串口读取传感器的前向电压、反向电压、平均功率、峰值功率、反射功率等参数→将所有数据写入结果表格。全部测试完成后，CalibrationTool 模块对数据进行分段线性拟合，按频段（seg1、seg2）分别计算校准系数，并考虑温漂补偿参数（k_ref、b_ref）对电压进行温度修正，最终生成校准报告和 Bin 文件。

2.3 数据分析与可视化

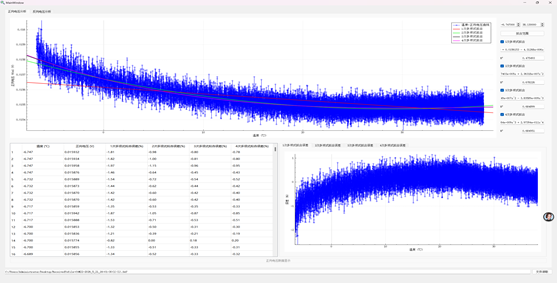

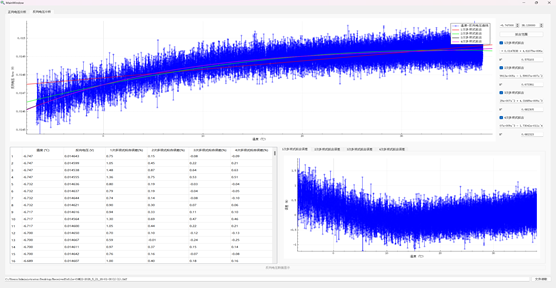

系统内置独立的数据分析模块（AnalysisData），支持对已采集的 DAT 数据文件进行离线分析。用户可以选择正向电压或反向电压通道，系统自动绘制温度-电压散点图，并提供一阶到四阶多项式拟合选项。每阶拟合都会计算 R² 决定系数，帮助用户判断最佳拟合阶数。拟合曲线和原始数据在同一图表中叠加显示，误差曲线单独绘制，直观展示拟合残差的分布。拟合得到的系数可以直接用于生成 Bin 配置文件，实现"分析-生成-烧录"的无缝衔接。

2.4 文件处理与报告生成

系统支持多种数据格式的处理。DAT 文件按块读取和解析，提取设备编号、温度、前向电压、反向电压等字段。Excel 文件通过 QtXlsx 库读写，既可以导入测试模板，也可以导出测试报告——导出时保留原始模板的格式和表头，将测试结果填充到对应行，并按设备编号自动重命名文件。文本到二进制的转换模块（ConvertTxtToBin）支持将文本格式的系数表转换为设备可识别的 Bin 文件，配合 YModem 发送器完成固件升级。

三、解决问题的价值与成效

通过上述功能设计，校准系统从根本上改变了射频功率传感器的测试校准模式。

效率提升方面，以一次典型的温漂测试为例，传统人工操作需要约 4 小时，且工程师必须全程值守；使用自动化系统后，测试时间缩短至约 1.5 小时（主要受温度变化物理过程限制），工程师只需在开始时设置参数，期间可以处理其他工作。校准测试的效率提升更为显著：逐频点自动测试替代了手动切换和抄录，单台设备的校准时间从约 2 小时缩短至 20 分钟以内。

数据质量方面，自动化消除了人工抄录和公式计算中的人为错误。所有数据直接从仪器读取，拟合算法在代码中固定实现，R² 检验自动执行，校准系数的推导过程可追溯。系统还内置了系数匹配检查（CheckCoeffMatch），在烧录前自动验证 Bin 文件中的系数与拟合结果是否一致，从源头上杜绝"用错文件"的问题。

流程整合方面，系统将仪器控制、数据采集、拟合分析、文件生成、固件烧录、报告导出整合到同一个平台中，消除了多工具切换的摩擦。测试流程以状态机方式编排，各步骤之间通过信号-槽机制异步协作，任何一步失败都会立即停止并输出日志，便于定位问题。多标签页设计（ZeroDrift 模块）还支持多台设备并行测试，进一步提升了产线吞吐量。

可维护性方面，系统采用模块化设计，串口通信、VISA 控制、拟合算法、文件处理各自独立，新增测试项目或支持新型号设备时，只需扩展对应控制器而无需改动底层。配置参数（温度阈值、保持时间、测试频率、功率容差等）全部通过界面设置并持久化到 INI 文件中，换产时无需重新编译。

四、总结

射频功率传感器的测试校准是一项对精度、效率和可追溯性都有极高要求的工作。传统人工模式在多仪器协同、长时间温度值守、复杂数据拟合和参数烧录等环节存在天然短板。校准系统通过统一仪器接入层、三大自动化测试引擎、内置拟合分析工具和一站式文件处理，将原本分散、繁琐、易出错的流程整合为闭环自动化作业。它不仅显著提升了测试效率和数据质量，更重要的是将工程师从重复性劳动中解放出来，使其能够聚焦于异常分析和工艺改进。对于射频器件制造企业而言，这类自动化测试系统是提升产线产能、保障产品一致性、降低人为质量风险的关键基础设施。
