    中国普天作为通信工业的国家队,充分发挥主力军作用,积极参与和推进中国移动TD-LTE规模试验网络部署和测试,积极研究TD-LTE前沿技术,勇于探索TD-LTE创新方案,开拓创新,用信息点亮生活,让梦想照亮网络建设未来。

    中国普天已有百年历史,是中国信息化网络建设的主力军,见证了中国信息产业快速发展的全过程。在TD-LTE产业发展过程中,作为通信产业的国家队,中国普天通过强化自主创新,大力发展TD-LTE产品,积极参加TD-LTE及演进版本TD-LTE+的标准化工作,先后完成工信部组织的POC室内外测试工作、TD-LTE概念验证工作及IOT测试工作,同时积极参加中国移动组织的“6+1”城市规模试验工作并承建南京TD-LTE规模实验网。2012年8月中国移动启动了13个城市TD-LTE规模试验网系统设备招标工作,中国普天积极参加应标工作并积极参加工信部组织的入网测试工作。

    随着TD-LTE招标工作开展,TD-LTE网络建设已经渐行渐近,作为中国目前最大的移动运营商中国移动将全面进入GSM/TD-SCDMA/WLAN/TD-LTE四张网络协同运营时代,TD-LTE网络建设问题,四网发展的不平衡问题、长期共存问题及协同发展策略问题,成为现阶段中国移动面临的最主要的问题和挑战。

    面对新问题和新挑战,中国普天始终站在技术的前沿,开拓创新,勇往直前,积极探索和试验有竞争力的低成本、高效率网络解决方案。针对TD-LTE网络建设问题,中国普天积极研究和开发了TD-LTE多层次全方位组网方案;针对四网协同问题,中国普天积极实践和探索了TD-LTE和WLAN协同优化方案。

    中国普天TD-LTE多层次全方位组网方案:

    随着移动互联网的迅猛发展,无线数据业务呈现出前所未有的爆炸式增长,无线数据业务将成为运营商的重要收入来源,但无线数据业务应用分布具有明显的不均匀性,如果采用简单的水平网络架构建设,很难满足复杂的业务分布需求。中国普天针对TD-LTE覆盖、容量及性能组网需求,进行了TD-LTE多层次组网方案研究。

    中国普天TD-LTE多层次组网方案包括TD-LTE室外全方位组网方案和TD-LTE室分全方位组网方案两大部分。

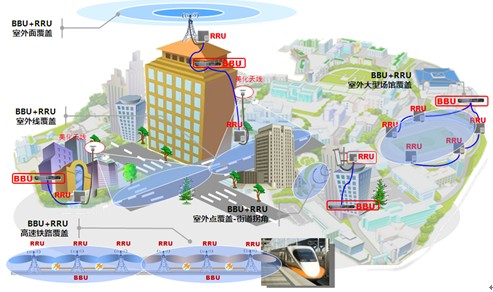

    TD-LTE室外全方位组网方案:

    室外采用F频段与D频段分层组网。其中,由F频段完成连续覆盖,热点地区由D频段提供容量补充。通过链路预算分析,可以认为,要达到同等覆盖距离,F频段比D频段节省3dB左右的功率,因此如果采用F频段提供连续覆盖,可减少所需基站数量,更加节能环保。

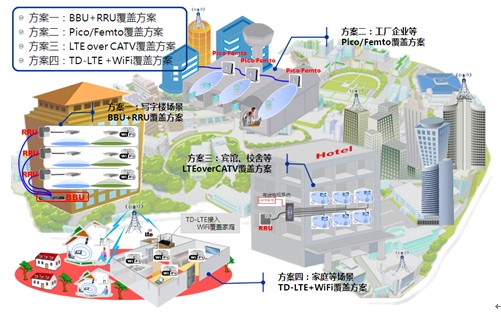

    TD-LTE室分全方位组网方案:

    针对室内高业务容量需求、覆盖需求、性能需求,中国普天使用宏蜂窝、微蜂窝、微微蜂窝等增加小区深度覆盖、增加网络容量、提升用户感知等。同时根据业界经验及统计,数据业务大部分发生在室内,TD-LTE室内覆盖方案的好坏将直接决定TD-LTE网络运营的成败,因此中国普天在业界BBU+RRU室内覆盖方案基础之上,对TD-LTE室内覆盖方案进行了创新研究和试验,TD-LTEOverCATV(LOC)室分组网方案是中国普天较有特色的TD-LTE组网方案创新案例之一。

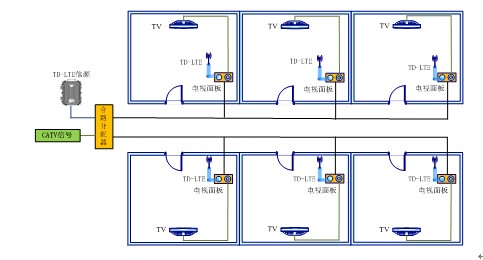

    TD-LTEOverCATV是一套TD-LTE无线网络的天线合路/延伸无源分布系统。TD-LTE信源(RRU或一体化基站)输出的RF信号,通过信号混合分配器与CATV信号合路,并利用CATV线路同轴电缆在全屏蔽无干扰下直接输送到每一房间内,最后通过WOC面板(分离器)将信号分开,实现房间内优质无干扰无线网络覆盖和电视功能。

    根据中国移动“TD-LTE室内分布建设总体原则”的要求,在进行TD-LTE室分系统网络建设时,综合考虑业务需求、网络性能、改造难度、投资成本等因素,采用LOC方案为尚未进行室内覆盖系统建设而同时具有CATV部署的应用场景,如酒店、学校宿舍等,提供高质量、低成本的室内覆盖解决方案。

    中国普天TD-LTE和WLAN协同优化方案:

    针对中国移动四网协同,中国普天在TD-LTE和WLAN协同优化方面进行了积极实践和探索:

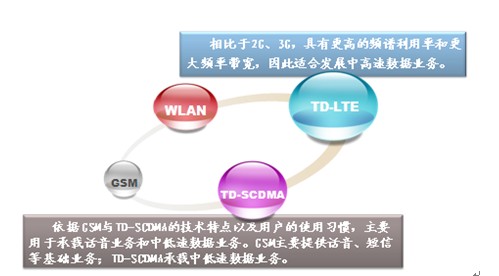

    清晰的四网定位

    GSM主要承载语音、短消息等基础业务;TD-SCDMA主要承载中低速数据业务及部分语音业务;WLAN主要分流移动终端及第三方WLAN终端互联网数据业务;TD-LTE将主要承载高速数据业务。

    TD-LTE是移动互联网高速发展的需要,WLAN是对现有移动通信网络数据业务的有效补充。中国普天针对TD-LTE与WLAN室分建设进行了深入细致的研究和实践。

    深入的理论分析

    中国普天对TD-LTE与WLAN系统间干扰进行了详细分析和研究。TD-LTE与WLAN系统间干扰类型如下:

    ① TD-LTE基站与WLAN AP干扰

    ② TD-LTE基站与WLAN终端干扰

    ③ TD-LTE终端对WLAN AP干扰

    ④ TD-LTE终端与WLAN终端干扰

    当WLAN与TD-LTE共室分系统组网时,可以通过以下两种方式降低系统间干扰:提高合路器的隔离度至65dB以上,采用WLAN末端合路方式。

    当采用独立建设方式时,可以通过以下两种方式降低系统间干扰:应根据工程条件保证尽量大的天线空间隔离距离(>1米),在上述条件无法满足时,可在TD-LTE信源端和WLANAP端增加滤波器。

    务实的建网测试

    为充分验证和优化WLAN与TD-LTE室分组网方案,中国普天在某大厦进行了WLAN与TD-LTE室分组网实验网建设,建设目标是对各种室内场景(楼道、办公室、走廊等)下的各种业务进行测试和优化,通过实际测试,验证网络参数并进行网络优化,为今后的商用网络提供可靠的经验。

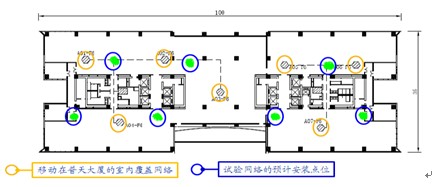

    建网方案如下:

    测试场景:

    根据室内典型应用场景,分别设置TD-LTE终端和WLAN终端,二者相隔1.5~2米;TD-LTE终端进行下载业务,此时WLAN终端未工作;一段时间后WLAN终端也开始进行下载业务;比较TD-LTE终端在两种场景下的性能差异,验证WLAN系统对TD-LTE系统的影响。

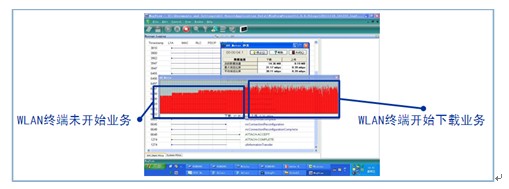

    测试结果:

    两种终端可正常工作性能无明显影响。

     积极的创新研究

    针对目前WLAN分流效果不明显问题,中国普天在WLAN与TD-LTE室分组网实验网基础上进行了积极的创新研究和技术探索。

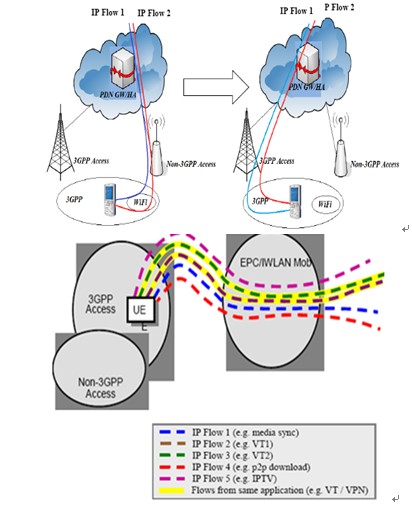

    WLAN网络覆盖和承载能力大幅提升,但受业务连续性及简单低效的业务分流效果等因素影响,目前数据业务分流有限。

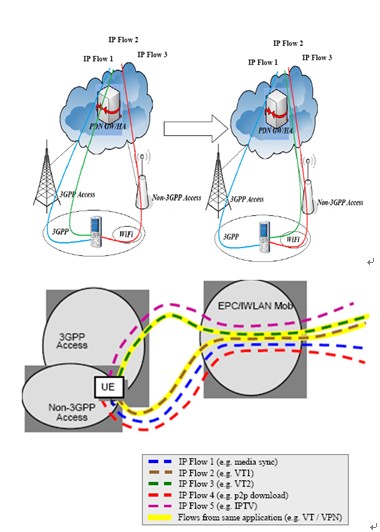

    通过实现LTE和WiFi的并发数据业务(即LTE和WiFi同时为同一用户提供数据服务)及精细化的业务分流算法,显著提高和改善了WLAN网络分流效果。

    多年来,从技术研究到规模试验,中国普天作为主要设备供应商参与和见证了TD-LTE行业发展全过程,中国普天将一如继往地投入到后续TD-LTE的演进工作之中。

    百年通信,百年普天,百年光荣与梦想,承前启后,继往开来,把握中国信息化建设机遇,勇担中国信息化发展排头兵,以TD-LTE为起点,用信息点亮生活,让梦想照亮现实。
