RFbuy射频商城发布射频连接器力矩扳手选型指南

2021-09-16 来源:RFbuy射频商城 字号:

力矩扳手也称作扭力扳手或扭矩扳手,通信电子行业在紧固各类接头等紧固件时需要控制施加的力的大小,以保证接头螺纹紧固且不至于因为力矩过大而破坏螺纹,所以用扭矩扳手来操作。首先选择或设定好需要的扭力值上限的扳手,当施加的扭力达到设定值时,扳手会发出“咔嗒”声响(报警式)或者扳手连接处折弯一点角度(折弯式),这就代表已经紧固,不需再加力了或者操作者已经加不上力了。

力矩扳手在射频行业的应用

力矩扳手作为射频连接器精密测试和连接的必要工具,可以有效地防止射频连接器虚连,避免使用固定扳手时力矩过大而损坏连接器。不仅不同规格的连接器需要使用不同的力矩扳手,甚至同类型但不同材质的连接器也需要使用不同扭力值的力矩扳手。例如,SMA不锈钢材质连接器推荐使用扭矩值为0.9N.M的力矩扳手,而SMA黄铜材质连接器推荐使用扭矩值为0.45N.M的力矩扳手。关于不同类型接头的推荐扭矩值,可以参考以下表格。

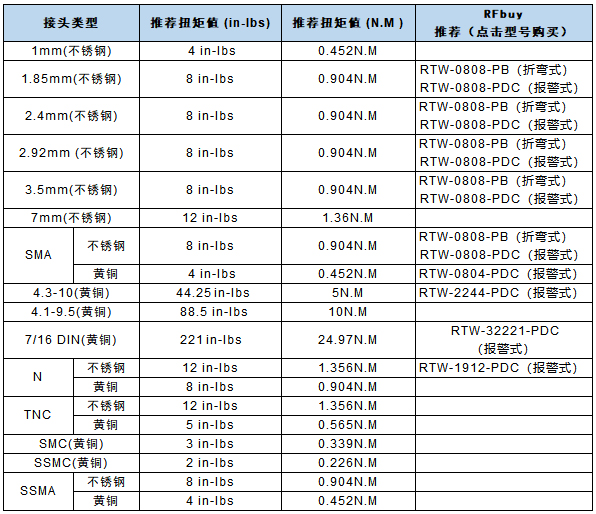

各种RF连接器对应扭力值参考表:

国货之光  畅销海外!高性价比! 持续多年出口欧美日韩等实验室

RFbuy目前共提供了6款可用于N、SMA、7/16(DIN)、4.3-10、1.0mm、1.85mm、2.4mm、2.92mm、3.5mm接头的力矩扳手。根据不同型号预设扭力值4 in-lbs (0.452N.M)、8 in-lbs (0.904N.M)、12 in-lbs (1.356N.M)、44.25in-lbs (5N.M)、221+ in-lbs (24.973+N.M),开口尺寸可选择为8mm、19mm、22mm、32mm。分为折弯式和报警式力矩扳手,为进行射频连接器的精密连接提供了必要的工具,针对不同型号的扳手精确地预设扭力,使得对射频连接器持续精确地使用合理的扭力变得容易。

双向折弯式力矩扳手

1、不锈钢SMA/1.85mm/2.4mm/2.92mm/3.5mm双向折弯式力矩扳手,扭力8 in-lbs (0.9N·m),开口8 mm,- RTW-0808-PB

双向报警式力矩扳手

1、不锈钢SMA/1.85mm/2.4mm/2.92mm/3.5mm双向报警式力矩扳手,扭力8 in-lbs (0.9N·m),开口8 mm,- RTW-0808-PDC

2、黄铜SMA双向报警式力矩扳手,扭力4 in-lbs (0.45N·m),开口8 mm,- RTW-0804-PDC

3、不锈钢N头双向报警式力矩扳手,扭力12 in-lbs (1.36N·m),开口19 mm,- RTW-1912-PDC

4、DIN 7/16双向报警式力矩扳手,扭力221 in-lbs (25N·m),开口32 mm,- RTW-32221-PDC

5、4.3-10双向报警式力矩扳手,扭力44.25 in-lbs (5N·m),开口22 mm,- RTW-2244-PDC
