星曜半导体发布高性能TF-SAW Band 25+66四工器、n41 EN-DC TRx滤波器、Band 20+28滤波器

2024-01-25 来源:微波射频网 字号:

近日,浙江星曜半导体有限公司正式发布基于TF-SAW工艺的高性能Band 25+66四工器、n41 TRx、Band 20+28 Dual-Rx滤波器芯片,采用了星曜公司全新一代的增强版TF-SAW技术,在产品性能和稳定性上又迈上一个新台阶,三款产品总体性能全面达到国际一流水准,展现了星曜半导体在TF-SAW自主工艺上的全面产品布局。星曜半导体坚持走高端产品自主研发路线,不断增强核心领域技术水平,在TF-SAW高性能滤波器研发及其产业化技术方面具备持续领先的水平,目前已经可以全面、稳定、大量地提供性能国际一流的全套滤波产品,囊括了四工器、双工器、TRx滤波器、Dual-Rx滤波器等各类芯片。

Part 1. 新一代 TF-SAW高性能Band 25+66四工器

本次星曜半导体正式推出基于新一代TF-SAW工艺的Band 25+66四工器,将原有版本全面迭代升级。该款四工器的面世,将为无线通信领域带来新的技术突破和创新。这不仅仅是技术上的革新,更是提升用户体验的重要一环。它的高性能和可靠性,将为客户提供更好的用户体验和更高的性能水平。本次同时发布了两种通用封装尺寸:标准化尺寸2.5mm x 2.0mm和小型化尺寸2.0mm x 1.6mm,这也将为各类无线通信系统的应用需求提供更佳解决方案。

Fig.1. 星曜半导体Band 25+66四工器产品实拍图(上:2520尺寸,下:2016尺寸)

本次发布的Band 25+66四工器芯片采用了星曜半导体自主研发的新一代增强版TF-SAW技术,依托自身强大的研发设计团队,完成Band 25+66四工器小型化突破,并实现了低插损、高隔离度、高带外抑制、高功率耐受的器件性能目标,能兼容常用的多种下行载波聚合的需求。Band 25Tx插损小于2.0dBint、Rx插损小于2.4dBint,Band 66Tx插损小于1.7dBint,Rx插损小于1.7dBint,Band 25、Band 66各自的发射/接收间隔离度均超过55dBint,Band 25与Band 66的交叉隔离也均超过55dBint。各项指标均能够达到国际一流的设计水准,器件大小更达到目前世界最小的尺寸2.0mm x 1.6mm的领先水准。同时,优异的温漂系数(~-10ppm/℃)使得该器件在高低温下的表现非常稳定,更能契合大客户的复杂使用环境。

Fig.2. 星曜半导体TF-SAWBand25+66四工器测试性能

(a)Band 25 Tx Insertion Loss;(b)Band 25 Rx Insertion Loss;(c) Band 66 Tx Insertion Loss; (d) Band 66 Rx Insertion Loss; (e) Band 25 Tx Attenuation, wideband;  (f) Band 25 Rx Attenuation, wideband; (g) Band 66 Tx Attenuation, wideband; (h) Band 66 Rx Attenuation, wideband; (i) Band 25 TRx Isolation; (i) Band 66 TRx Isolation; (k) Band 25 Tx to Band 66 Rx Isolation; (l) Band 66 Tx to Band 25 Rx Isolation

Part 2. 新一代 TF-SAW高性能 n41 EN-DC TRx 滤波器

星曜半导体本次发布的n41滤波器芯片,延续了上一代尺寸小、带外抑制高等优点。封装尺寸为1.1mm x 0.9mm,工作频率为2496 ~ 2690MHz。产品采用TF-SAW技术路线和星曜公司自研的EDA开发软件平台及众多特有的专利技术,本次发布的新一代芯片产品可达到PC2功率等级,支持HPUE,支持5G手机NSA应用,抗静电能力及防潮等级也达到国际一流。

Fig.3. 星曜半导体TF-SAW n41 TRx滤波器实拍图

本次发布的n41 TRx滤波器具有优秀的频带选择性,带内插损、带外抑制表现优异。全频段通带典型插损可达到2.2dB,在国内Band 41(2515 ~ 2675MHz) 通带典型插损可达到1.5dB,对近端Wi-Fi高信道的抑制大于20dBint,对1710~2170MHz频段的抑制大于32dB,可支持Band 3、Band 25与n41的EN-DC功能。

Fig.4. 星曜半导体TF-SAWn41滤波器测试性能(a)TRx Passband;(b)Wi-Fi Attenuation;(c)TRx Narrowband Attenuation;(d) TRxWideband Attenuation

Part 3. TF-SAW高性能Band 20+28FDual-Rx滤波器

星曜半导体本次发布的Band 20+28F Dual-Rx滤波器芯片,封装尺寸为1.4mm x 1.1mm,采用了星曜半导体自主研发的新一代增强版TF-SAW技术,可应用于Band 20接收工作频率(791 ~ 821MHz),及Band 28F接收工作频率(758 ~ 803MHz)。

Fig.5. 星曜半导体TF-SAW Band 20+28F Dual-Rx滤波器实拍图

高Q值的TF-SAW滤波器能够满足带外陡降的高要求。与此同时,高Q值也带来了更好的无源性能,带内插损、带外抑制表现优异,Band 20 Rx通带插损典型值小于1.9dB, Band 28F Rx通带插损典型值小于1.7dB,对Band 20 Tx频段抑制大于41dB,对Band 28F Tx频段抑制大于42dB,综合性能已经达到国际一流水准,超越美日顶尖滤波器或射频公司同款产品性能。

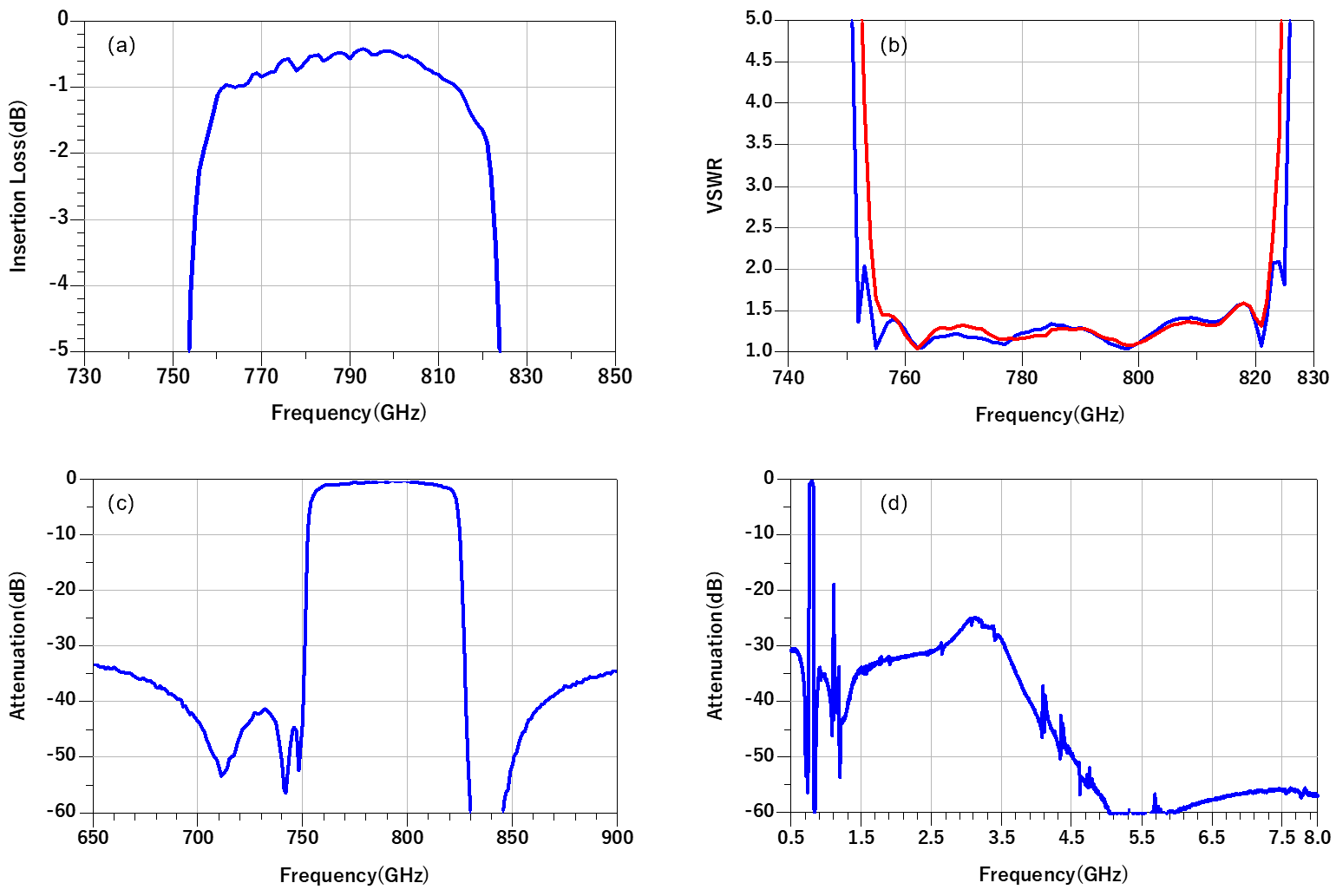

Fig.6. 星曜半导体TF-SAWBand 20+28F Dual-Rx滤波器测试性能(a)Insertion Loss;(b)VSWR;(c) Narrowband Attenuation; (d) Wideband Attenuation

TF-SAW滤波器这类高阶射频器件作为星曜企业的“杀手级”产品,经过3年的产品密集开发,星曜公司已自主研发完成TF-SAW全频段系列滤波器,一系列的重点频段双工器、滤波器已完成大批量量产的高质量交付,TF-SAW产品总体出货量已经达到国内最高。星曜针对TF-SAW特色工艺,已和衬底厂商签署长期供货协议并达成深度合作,定制化开发各类衬底材料,产品应用覆盖范围从600MHz到2.7GHz, 能够全面适应通信频段的全方位要求,未来将继续推出更多不同频段、不同应用场景的TF-SAW滤波器产品。本次发布的多款产品不仅仅是技术上的创新,也是星曜对客户需求的回应,体现了星曜半导体在射频前端滤波领域的技术储备和创新能力。同时,星曜半导体也将继续持续专注于技术创新和升级,为客户提供更好的服务和更先进的产品,与产业上下游伙伴共同推动无线通信技术的进步和发展。

Fig.7. 星曜半导体TF-SAW量产产品列表
